Thunderbolt
GİRİŞLER
- Analog IN: 2 dişi XLR konnektör üzerinden 2 XLR giriş
- AES IN: 1 dişi XLR konnektör üzerinden stereo giriş
- Optical IN: Supports ADAT, SMUX & S/PDIF
○ ADAT: 8 kanal 44.1-48 kHz @ 1 Toslink konnektör
○ SMUX: 4 kanal 88.2-96 kHz @ 1 Toslink konnektör
○ S/PDIF: 2 kanal, 96 kHz'e kadar @ 1 Toslink konnektör - S/PDIF Coax IN: 2 kanal, 192 kHz'e kadar @ 1 RCA konnektör
A/D
- THD+N : -116dB @23dBu (0.00016%) unweighted
- Dinamik Alan: 124 dB (A)
- Maksimum giriş seviyeleri:
○ +4dB ayarında: +24dBu
○ -10dB ayarında: +6dBV - Frekans Cevabı @ 44.1kHz: 1-20,000 Hz (+/- 0.05dB)
- Giriş Empedansı: 10K
ÇIKIŞLAR
- Analog OUT: 6 balanslı çıkış @ 1 DSUB 25-pin konnektör
- AES OUT: Stereo çıkış @ 1 dişi XLR konnektör
- Optical OUT: ADAT, SMUX & S/PDIF desteği
○ ADAT: 8 kanal 44.1-48 kHz @ 1 Toslink konnektör
○ SMUX: 4 kanal 88.2-96 kHz @ 1 Toslink konnektör
○ S/PDIF: 2 kanal, 96 kHz'e kadar @ 1 Toslink konnektör - S/PDIF Coax OUT: 2 kanal , 192'e kadar kHz @ 1 RCA konnektör
D/A
- THD+N: -118dB @ 22dBu (0.00013%) unweighted
- Dinamik Alan: 131dB (A)
- Max çıkış seviyeleri – ∞ ila+24dBu
- Frekans Cevabı @ 44.1 kHz: dc ila 20kHz (+/- 0.05dB)
- Çıkış Empedansı: 25 Ohm
Bağlantı
- Thunderbolt Kablo (Ayrı Satılır)
- StandAlone Mode (Kabloya gerek ok)
Performans
- 44.1kHz – 192kHz
- Latency: 1.35 ms @ Logic Pro X (96 kHz / 32 buffer)
Bilgisayar
- Thunderbolt'lu Mac bilgisayar, Mac Pro, MacBook Pro, Mac mini, iMac & MacBook Air
- İşletim Sistemi: Mac OS 10.9.5 ve üstü
Kontrol
- Symphony Control yazılımı (kurulum ile birlikte gelir) ve ön panel dokunmatik ekran
Uyumlu Yazılımlar
- Logic Pro X
- Herhangi Core Audio uyumlu yazılım

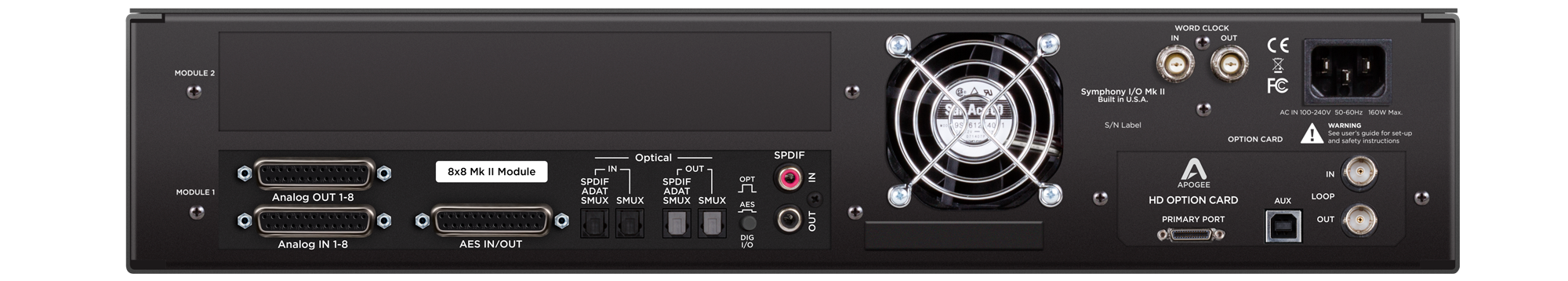

Protools HD
Aynı anda 16 kanal giriş / çıkış
GİRİŞLER
- Analog IN: 8 balanslı giriş @ 1 DSUB 25-pin konnektör
- AES-EBU IN: 8 giriş @ 1 DSUB 25-pin konnektör
○ (192k single wide uyumlu) - Optical IN: ADAT, SMUX & S/PDIF desteği
○ ADAT: 8 kanal 44.1-48 kHz @ 1 Toslink konnektör
○ SMUX: 4 kanal 88.2-96 kHz @ 1 Toslink konnektör
○ S/PDIF: 2 kanal, 96 kHz'e kadar @ 1 Toslink konnektör - S/PDIF Coax IN: 2 kanal, 192 kHz'e kadar @ 1 RCA konnektör
ÇIKIŞLAR
- Analog OUT: 8 balanslı çıkış @ 1 DSUB 25-pin konnektör
- AES-EBU OUT: 8 çıkış @ 1 DSUB 25-pin konnektör
○ (192k single wide uyumlu) - Optical OUT: ADAT, SMUX & S/PDIF desteği
○ ADAT: 8 kanal 44.1-48 kHz
○ SMUX: 8 kanal 88.2-96 kHz
○ S/PDIF: 2 kanal, 96 kHz'e kadar - S/PDIF Coax OUT: 2 kanal , 192'e kadar kHz @ 1 RCA konnektör
Bağlantı
- Pro Tools HD Core card
- Pro Tools Accel PCI card
- Pro Tools HD Native PCI card
- Pro Tools HD Native Thunderbolt
- Pro Tools HDX PCI card
Performans
- 44.1kHz – 192kHz
- Pro Tools Delay Compensation ile Sample Hassaslığında uyumluluk
Bilgisayar
- Mac veya PC
Kontrol
- Ön panelde dokunmatik ekran
Uyumlu Yazılımlar
- Protools HD 9 ve üstü

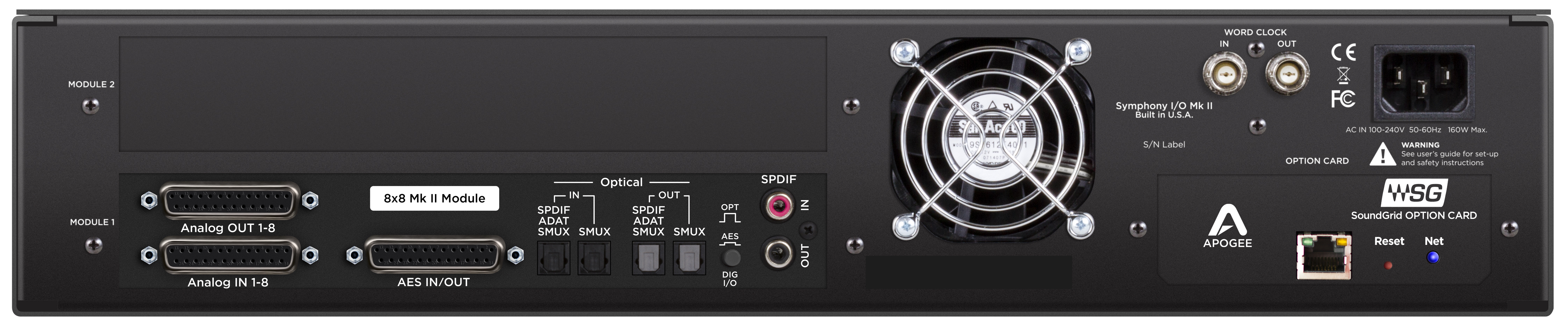

Sound Grid
Aynı anda 16 kanal giriş / çıkış
GİRİŞLER
- Analog IN: 8 balanslı giriş @ 1 DSUB 25-pin konnektör
- AES-EBU IN: 8 giriş @ 1 DSUB 25-pin konnektör
○ (192k single wide uyumlu) - Optical IN: ADAT, SMUX & S/PDIF desteği
○ ADAT: 8 kanal 44.1-48 kHz @ 1 Toslink konnektör
○ SMUX: 4 kanal 88.2-96 kHz @ 1 Toslink konnektör
○ S/PDIF: 2 kanal, 96 kHz'e kadar @ 1 Toslink konnektör - S/PDIF Coax IN: 2 kanal, 192 kHz'e kadar @ 1 RCA konnektör
ÇIKIŞLAR
- Analog OUT: 8 balanslı çıkış @ 1 DSUB 25-pin konnektör
- AES-EBU OUT: 8 çıkış @ 1 DSUB 25-pin konnektör
○ (192k single wide uyumlu) - Optical OUT: ADAT, SMUX & S/PDIF desteği
○ ADAT: 8 kanal 44.1-48 kHz
○ SMUX: 8 kanal 88.2-96 kHz
○ S/PDIF: 2 kanal, 96 kHz'e kadar - S/PDIF Coax OUT: 2 kanal , 192'e kadar kHz @ 1 RCA konnektör
Bağlantı
- Ethernet
Performans
- 44.1kHz – 192kHz
Bilgisayar
- Mac veya PC
Kontrol
- Waves SoundGrid Studio uygulaması (Waves sayfasından ücretsiz) veya ön panel dokunmatik ekran
Uyumlu Yazılımlar
- Detaylar için lütfen waves sayfasını ziyaret edin
